目前，各個變頻器廠家都開始生產可以通過上位機通信來控制變頻器（VFD）遠程監控的應用越來越多。比如通過rs485、Prcfibus-Dp、CANink、CANopen等網絡，可以和MD380VFD進行通信，用戶可編程卡和MD380也是通過通信的方式相互通信。

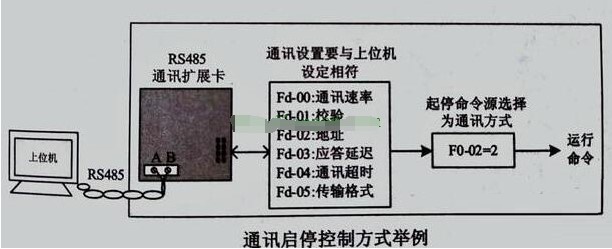

在VFD多功能擴展口上，插入相應的通信接口卡，選擇控制命令源作為通信模式(F0-02=2)，這樣就可以通過通信模式控制VFD的啟動和停止。通信相關功能代碼的設置如下圖所示。
在上圖中，將通訊超時(Fd-04)功能碼設置為不等于0的值，即啟動通訊超時故障后VFD自動停止的功能，可以避免因通訊線路故障或主機故障導致的VFD失控運行。
VFD通訊口采用M0DBUS-RTU從站協議搭建，上位機必須使用MoDBUS-RTU主站協議進行相互通訊。
關于匯川VFD的起止信號來源，選擇控制命令有三個來源，分別是面板控制、終端控制和通信控制，由功能參數F0-02選擇。
0對于操作面板的命令通道(LED關閉)，按RUN和ST0P鍵啟動和停止機器。
1對于終端命令通道(LED)，Dl應定義為起止命令端口。
2通訊命令通道采用MoDBUS-RTU協議(LED閃爍)。
MD380VFD面板旁邊有一個水晶插孔，需要插網線。當不需要VFD與主機通訊時，可以隨時拔出水晶頭，將F0-02命令源選擇恢復為默認值0，或者改為1。
對于三菱VFD，好像是Pr79，運行模式0是運行模式，1是上位機通訊模式。
對于不同廠家的VFD，最好向經銷商索取VFD用戶指南，了解其功能代碼、名稱、基本功能組、設置范圍、出廠值等。
