一、概述

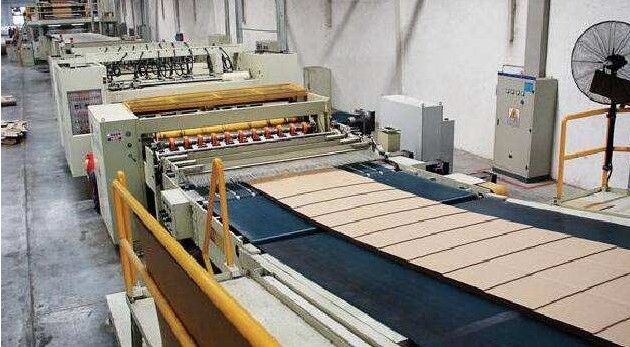

瓦楞紙縱切壓線修邊機作為紙張加工設備，它在印刷業、包裝業、特種行業和加工業等十多個相應的行業中都有著廣泛應用，并逐漸成為這些行業不可缺少和替代的關鍵設備。
二、系統介紹
縱切壓線修邊機結構分為6刀10線，客戶先在觸摸屏上設置瓦楞紙板訂單的規格，通過配方功能自動選擇刀、線的運轉以及位移，排刀換線時間在3s內完成，裁減精度±0.5mm。觸摸屏可以手動顯示所有軸的位置，通過選擇壓線凸輪設定瓦楞紙的圖案，同時通過變頻器（Variable-frequency Drive，變頻器）控制吸氣槽(吸收廢棄物)的位置。這套設備與瓦楞紙生產線連接，可以通過通訊方式在線修改設備速度，速度與生產線速度保持匹配。裝置運行速度為250m/min，定單在線修改后，線速降為100m/min。
三、系統組成
該采用了杭州三科SKI800-變頻器來驅動壓線輥電機，排刀線輥電機，刀輥電機。其中變頻器由PLC進行聯動控制，其中刀輥變頻器可以進行單動調試。
（1）壓痕機的要求
線速度要求與主軸開卷機軸的線速度保持一致，開卷機的速度是可調的，所以壓痕錕由變頻器驅動控制。根據機器的調速范圍，壓痕軸的調速范圍為0～1500r/s。
（2）排刀線輥的要求
外部按鈕啟停，多段速，每段速切換時間0.1S，不能過流。
（3）刀輥的要求
刀輥的位置可以根據要求調整，刀片的速度應根據紙板的速度變化而變化，外部按鈕啟停，0~10V雙面機同步調速與外部電位器同步調速。
四、SKI600功能特點：
1.過載能力超強，變頻器無跳閘運行。
2.電機快速啟停，無沖擊。
3.SKI600通用變頻器低頻大轉矩穩定運行。
